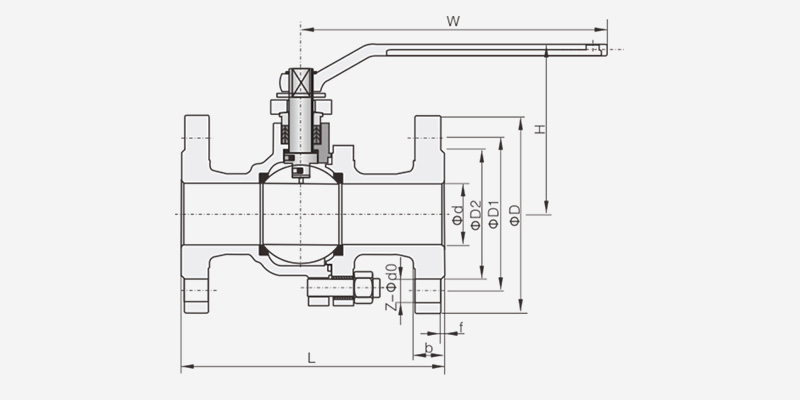

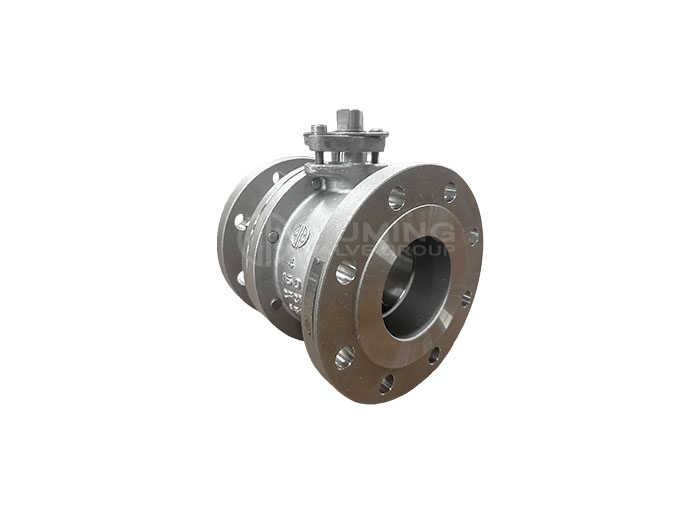

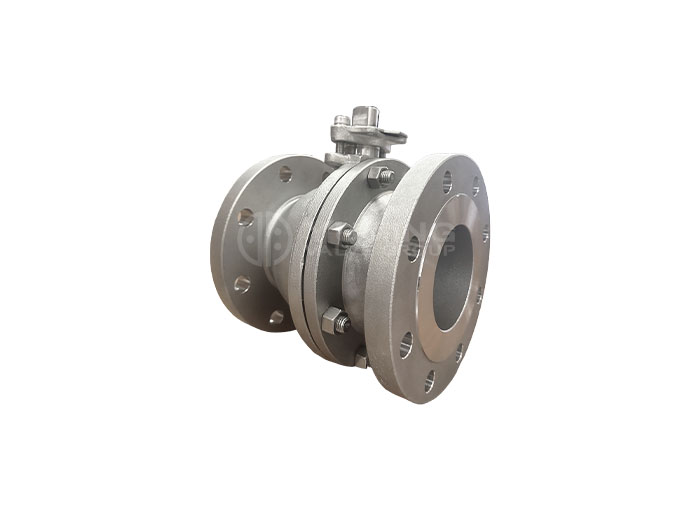

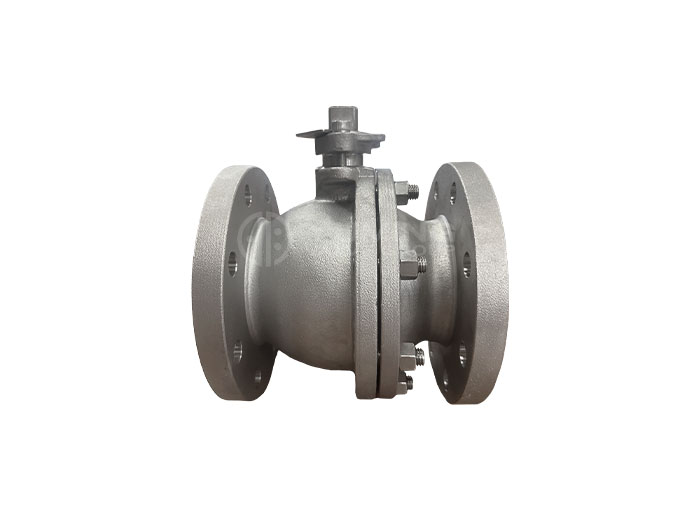

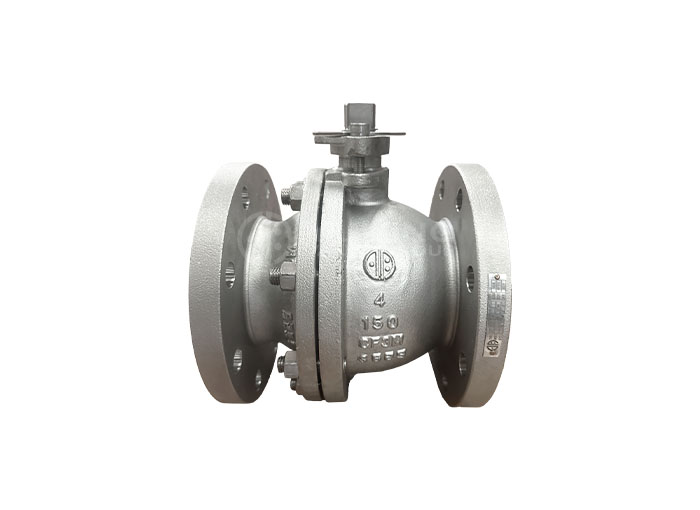

Specification | L | d | D | D1 | D2 | b | f | Z-Φd0 | W | H | ||||
DN | NPS | RF | RTJ | Manual | Worm gear rotation | Manual | Worm gear rotation | |||||||
Class150 | ||||||||||||||
15 | 1/2 | 108 | 119 | 14 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-15 | 140 | - | 85 | - |
20 | 3/4 | 117 | 130 | 19 | 98 | 70 | 43 | 11.5 | 1.6 | 4-15 | 140 | - | 90 | - |
25 | 1 | 127 | 140 | 25 | 108 | 79.5 | 51 | 11.5 | 1.6 | 4-15 | 150 | - | 99 | - |
32 | 1-1/4 | 140 | 153 | 32 | 117 | 89 | 64 | 13 | 1.6 | 4-15 | 180 | - | 105 | - |
40 | 1-1/2 | 165 | 178 | 38 | 127 | 98.5 | 73 | 14.5 | 1.6 | 4-15 | 200 | - | 126 | - |
50 | 2 | 178 | 191 | 51 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 250 | - | 140 | - |
65 | 2-1/2 | 190 | 203 | 64 | 178 | 139.5 | 105 | 17.5 | 1.6 | 4-19 | 300 | - | 165 | - |
80 | 3 | 203 | 216 | 76 | 190 | 152.5 | 127 | 19.5 | 1.6 | 4-19 | 350 | - | 178 | - |
100 | 4 | 229 | 242 | 102 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 500 | 305 | 230 | 380 |
125 | 5 | 356 | 369 | 127 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 800 | 305 | 280 | 405 |
150 | 6 | 394 | 407 | 152 | 279 | 241.5 | 216 | 25.5 | 1.6 | 8-22 | 800 | 305 | 310 | 460 |
200 | 8 | 457 | 470 | 203 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | 1000 | 305 | 350 | 550 |
250 | 10 | 533 | 546 | 254 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | - | 400 | - | 706 |
Class300 | ||||||||||||||
15 | 1/2 | 140 | 151 | 14 | 95 | 66.5 | 35 | 14.5 | 1.6 | 4-15 | 140 | - | 85 | - |
20 | 3/4 | 152 | 165 | 19 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | 140 | - | 90 | - |
25 | 1 | 165 | 178 | 25 | 124 | 89 | 51 | 17.5 | 1.6 | 4-19 | 150 | - | 99 | - |
32 | 1-1/4 | 178 | 191 | 32 | 133 | 98.5 | 61 | 19.5 | 1.6 | 4-19 | 180 | - | 105 | - |
40 | 1-1/2 | 190 | 203 | 38 | 156 | 114.5 | 73 | 21 | 1.6 | 4-19 | 200 | - | 126 | - |
50 | 2 | 216 | 232 | 51 | 165 | 127 | 92 | 22.5 | 1.6 | 4-22 | 250 | - | 142 | - |
65 | 2-1/2 | 241 | 257 | 64 | 190 | 149 | 105 | 25.5 | 1.6 | 8-19 | 300 | - | 165 | - |
80 | 3 | 283 | 299 | 76 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 350 | - | 178 | 330 |
100 | 4 | 305 | 321 | 102 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 500 | 305 | 230 | 380 |
125 | 5 | 381 | 397 | 127 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 800 | 305 | 280 | 420 |
150 | 6 | 403 | 419 | 152 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 800 | 305 | 310 | 480 |
200 | 8 | 502 | 518 | 203 | 381 | 330 | 270 | 41.5 | 1.6 | 12-25 | 1000 | 305 | 350 | 560 |
Class600 | ||||||||||||||
15 | 1/2 | 165 | 164 | 14 | 95 | 66.5 | 35 | 14.5 | 6.4 | 4-15 | 140 | - | 79 | - |
20 | 3/4 | 190 | 190 | 19 | 118 | 82.5 | 43 | 16 | 6.4 | 4-19 | 140 | - | 83 | - |
25 | 1 | 216 | 216 | 25 | 124 | 89 | 51 | 17.5 | 6.4 | 4-19 | 200 | - | 114 | - |
32 | 1-1/4 | 229 | 229 | 32 | 133 | 98.5 | 64 | 21 | 6.4 | 4-19 | 200 | - | 120 | - |
40 | 1-1/2 | 241 | 241 | 38 | 156 | 114.5 | 73 | 22.5 | 6.4 | 4-22 | 250 | - | 125 | - |
50 | 2 | 292 | 295 | 51 | 165 | 127 | 92 | 25.5 | 6.4 | 8-19 | 300 | - | 156 | - |
65 | 2-1/2 | 330 | 333 | 64 | 190 | 149 | 105 | 29 | 6.4 | 8-22 | 350 | - | 172 | - |
80 | 3 | 356 | 359 | 76 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | 500 | 305 | 220 | 370 |
100 | 4 | 432 | 435 | 102 | 273 | 216 | 157 | 38.5 | 6.4 | 8-25 | 650 | 305 | 250 | 400 |
Class900 | ||||||||||||||
15 | 1/2 | 216 | 216 | 14 | 121 | 82.5 | 35 | 22.5 | 6.4 | 4-23 | 150 | - | 98 | - |
20 | 3/4 | 229 | 229 | 20 | 130 | 88.9 | 43 | 25.5 | 6.4 | 4-23 | 150 | - | 105 | - |
25 | 1 | 254 | 254 | 25 | 149 | 101.6 | 51 | 29 | 6.4 | 4-26 | 200 | - | 110 | - |
32 | 1-1/4 | 279 | 279 | 32 | 159 | 111.1 | 64 | 29 | 6.4 | 4-26 | 250 | - | 120 | - |
40 | 1-1/2 | 305 | 305 | 38 | 178 | 123.8 | 73 | 32 | 6.4 | 4-29 | 250 | - | 125 | - |
50 | 2 | 368 | 371 | 50 | 216 | 165.1 | 92 | 38.5 | 6.4 | 8-26 | 350 | - | 160 | - |
Class1500 | ||||||||||||||
15 | 1/2 | 216 | 216 | 14 | 121 | 82.5 | 35 | 22.5 | 6.4 | 4-23 | 182 | - | 98 | - |
20 | 3/4 | 229 | 229 | 20 | 130 | 88.9 | 43 | 25.5 | 6.4 | 4-23 | 200 | - | 105 | - |
25 | 1 | 254 | 254 | 25 | 149 | 101.6 | 51 | 29 | 6.4 | 4-26 | 250 | - | 110 | - |
32 | 1-1/4 | 279 | 279 | 32 | 159 | 111.1 | 64 | 29 | 6.4 | 4-26 | 300 | - | 120 | - |
40 | 1-1/2 | 305 | 305 | 38 | 178 | 123.8 | 73 | 32 | 6.4 | 4-29 | 350 | - | 130 | - |
50 | 2 | 368 | 371 | 50 | 216 | 165.1 | 92 | 38.5 | 6.4 | 8-26 | 500 | - | 160 | - |
